Interfone convencional com vários ramais: como dimensionar

O dimensionamento de um interfone convencional com vários ramais começa pelo levantamento do prédio. É necessário identificar quantas unidades internas serão atendidas, quantas entradas terão ponto de chamada e como os moradores utilizarão o sistema no dia a dia.

Também devem ser analisados os locais dos aparelhos, o caminho disponível para a fiação, a existência de infraestrutura aproveitável e as condições do ambiente. A solução precisa ser dimensionada conforme o equipamento, a infraestrutura, o ambiente e o uso do local.

• Número de apartamentos ou salas atendidos.
• Quantidade de entradas, portões ou pontos de chamada.
• Distâncias entre a entrada, o quadro técnico e cada ramal.
• Tipo e estado da fiação existente.
• Necessidade de instalação, ajustes e testes no local.

Cada unidade interna acrescenta um ponto de atendimento que precisa ser compatível com a central, o painel externo, a fonte e a distribuição do sistema. Por isso, não basta contar os apartamentos: é preciso conferir se o equipamento escolhido suporta a quantidade de ramais prevista.

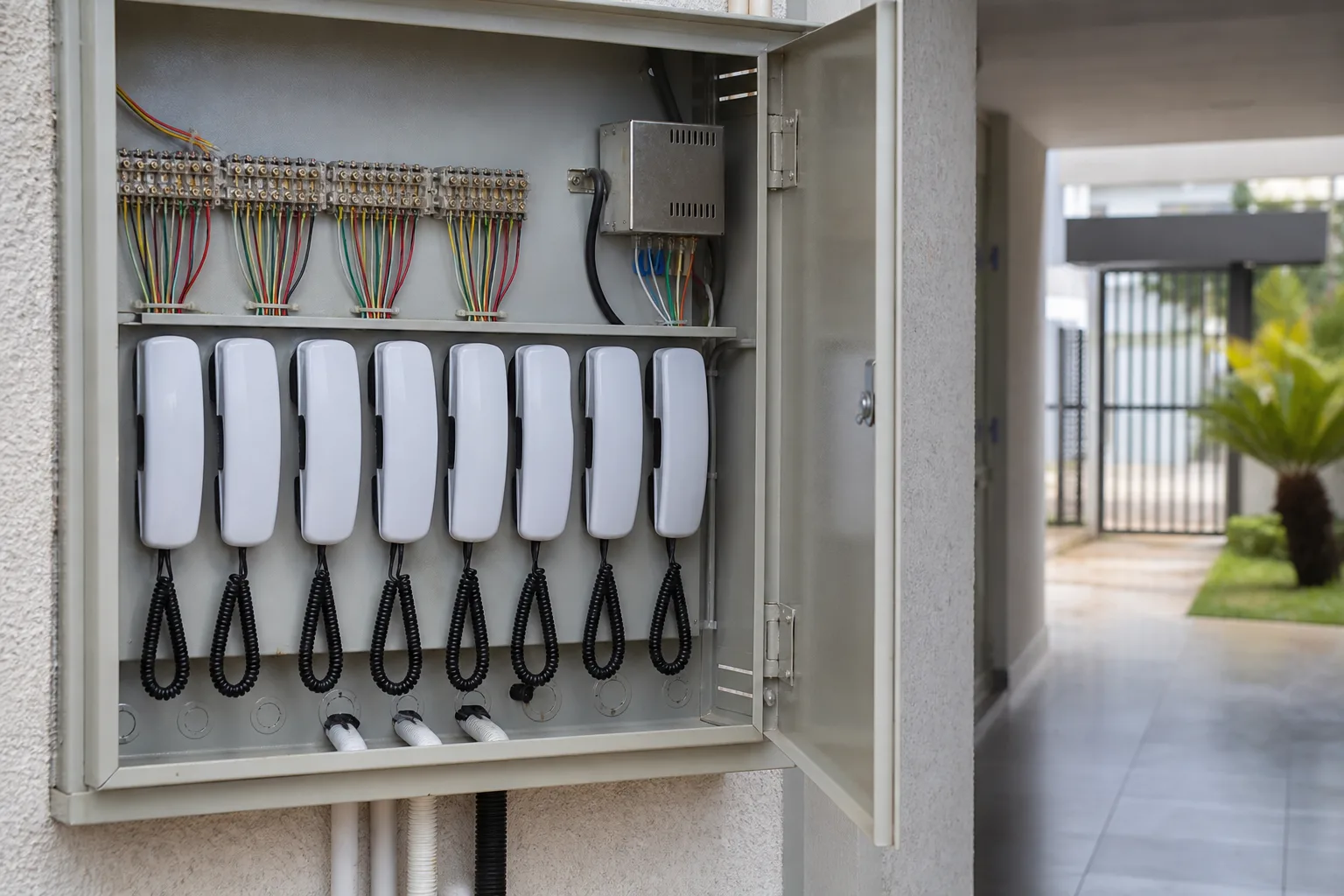

Em edifícios com muitas unidades, a organização do quadro técnico e a identificação dos cabos ajudam a facilitar testes e futuras intervenções. A compatibilidade entre os componentes varia conforme a marca e o modelo e deve ser confirmada antes da instalação.

Em um imóvel novo, a passagem dos cabos pode ser planejada junto à obra. Em um prédio pronto, a equipe precisa verificar eletrodutos, caixas, shafts, prumadas e pontos já existentes. Quando a infraestrutura não atende ao projeto, podem ser necessárias adequações antes da instalação dos aparelhos.

A distribuição deve considerar a separação e a identificação dos ramais para reduzir dúvidas durante os testes. O trajeto também deve ser avaliado em relação ao ambiente, à exposição dos cabos e ao acesso para manutenção, sempre respeitando as orientações do fabricante.

A central, o painel externo, os aparelhos internos, a fonte e o dispositivo de acionamento precisam formar um conjunto compatível. Recursos disponíveis, limites de uso e formas de ligação variam conforme marca e modelo, portanto não é seguro definir componentes apenas pelo número de ramais.

Depois da montagem, instalação, ajustes e testes devem seguir o manual do fabricante e as condições do projeto. Cada unidade deve ser verificada quanto à chamada, comunicação e acionamento previsto. Em sistemas com mais de uma entrada, os testes precisam contemplar todos os pontos de chamada.

A Superseg avalia o local antes da execução e informa o orçamento previamente. Essa etapa permite relacionar a necessidade do prédio à infraestrutura disponível, ao número de unidades, às entradas, aos ramais e à rotina de uso.

Para solicitar uma avaliação em Campo Grande, é útil reunir plantas ou informações sobre o prédio, quantidade de apartamentos, número de acessos, existência de fiação e eventuais falhas do sistema atual. A definição final depende das condições encontradas e dos equipamentos compatíveis com o projeto.
